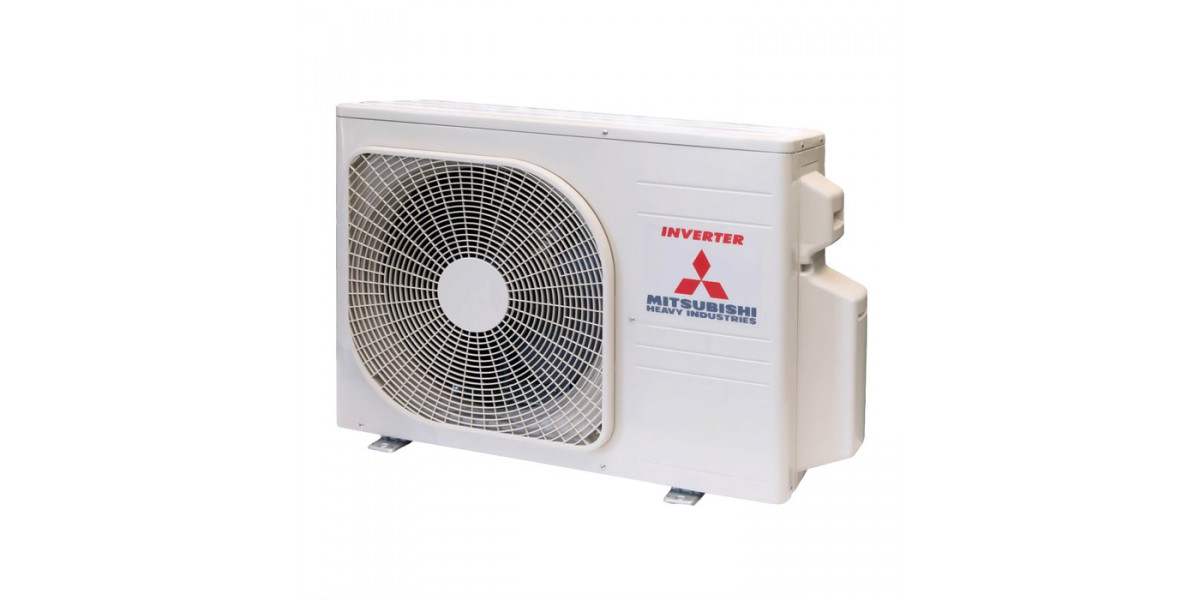

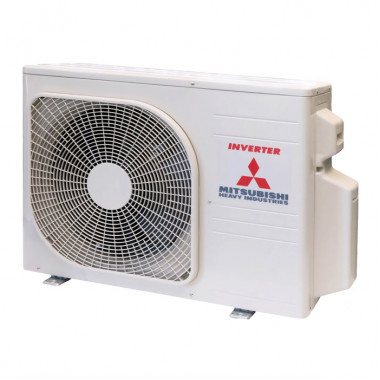

Тепловой насос воздух-вода Mitsubishi Heavy FDCW60VNX-W

Описание Mitsubishi Heavy FDCW60VNX-W

Тепловой насос A2W - современная система для обогрева или охлаждения помещения, а также для производства горячей воды для санитарных нужд в небольших зданиях. Это экологически безопасное оборудование с высоким коэффициентом энергоэффективности. Во внутреннем блоке (гидромодуле) интегрированы бойлер, спираль для нагрева воды, циркуляционный насос и система климат-контроля.

Модельный ряд бытовых тепловых насосов MHI состоит из трех инверторных наружных блоков (FDCW71, 100, 140VNX) номинальной теплопроизводительностью 8,0; 9,0 и 16,5 кВт соответственно, двух внутренних блоков (HMA100V, HMS140V) и трех типов баков - аккумуляторов (HT30, MT300 и МТ500), вместимостью 30, 300 и 500 л соответственно. Наружные блоки FDCW71 и FDCW100 комбинируются с внутренними HMA100V, при этом внутренние блоки уже имеют встроенный бак-аккумулятор объемом 270 л. Наружный блок FDCW140 комбинируется с внутренним HMS140V, который не имеет встроенного бака-аккумулятора и может быть дополнен одним из трех типов баков в зависимости от потребности в горячей воде для санитарных нужд. Таким образом, получается, что модельный ряд бытовых тепловых насосов производства MHI состоит из 5 моделей, при этом систему можно достаточно гибко конфигурировать в зависимости от потребностей заказчика.

Принцип действия теплового насоса

Тепловой насос A2W - это система, способная обеспечивать отопление, горячее водоснабжение и охлаждение воздуха в зданиях. Принцип действия теплового насоса при работе на нагрев можно описать следующим образом:

1. Наружный блок с помощью хладагента отбирает тепловую энергию из наружного воздуха (источник тепла). Хладагент поступает в компрессор, где после сжатия его температура увеличивается;
2. Горячий хладагент (теперь в форме газа) поступает в теплообменник внутреннего блока фреон-вода;
3. Хладагент передает тепло воде, которая затем переносит его к элементам климатической системы;
4. Хладагент (снова в жидкой фазе) возвращается в наружный блок и цикл повторяется.

При работе на охлаждение этот процесс происходит в обратном порядке - хладагент отбирает тепло из воды, передает в наружный блок, а затем - в воздух. Внутренний блок определяет когда необходимо включить наружный, анализируя показатели наружных датчиков. Если тепла требуется больше, чем может обеспечить наружный блок, внутренний блок подключает к работе дополнительный электрический нагреватель или другое дополнительно присоединенное нагревательное устройство.

Преимущества

Низкие эксплуатационные расходы благодаря инверторному управлению компрессором. Частота вращения компрессора регулируется в зависимости от потребности в тепле/холоде. При работе на нагрев система имеет самый большой в отрасли коэффициент COP - 4,08~4,44*

Объединив бак для горячей воды с водяным теплообменником внутреннего блока, удалось получить компактный размер блока - основание 600х650 мм. Схемы электропроводки и фреонового трубопровода упростились с изменением конструкции внутреннего блока.

Максимальная температура подаваемой воды 65°С при условии использования дополнительного нагревателя достаточной мощности, чтобы система могла компенсировать нерегулярное и избыточное потребление горячей воды (при использовании только компрессора макс. температура воды 58°С).

Различные установки температуры дезинфекции в зависимости от требований конкретной страны.

Достаточное давление воды и ее качество поддерживаются благодаря прямой подаче воды, а не использованию воды из бака, это же снижает риск появления бактерий легионеллы.

Возможность подсоединения к внешним источникам тепла, включая солнечные коллекторы. Более подробная информация представлена в руководстве по монтажу.
